3M中空玻璃微球
* 形狀 壁薄的單個(gè)空心球體 降低密度,減輕重量
* 成分 堿石灰硼硅酸鹽玻璃 粘度低、提高流動(dòng)性
* 水溶性 不溶于水 成本經(jīng)濟(jì),部分取代樹脂
* 顏色 純白色 不吸收樹脂、高填充率
* 密度 0.125-0.60g/cc 優(yōu)秀的隔音性能
* Ph值 堿性—9.5 低熱傳導(dǎo)系數(shù)(0.003-0.01BTU/in.hr. ℉),隔熱作用
* 抗壓強(qiáng)度 250psi(~1.7 mpa)--18,000psi(~124mpa) 低介電常數(shù)(1.2-2.0)
* 粒徑 15~135 微米 減少收縮降低翹曲,增加產(chǎn)品尺寸穩(wěn)定性
* 軟化溫度 600 ℃ 防止開裂、防止玻纖外露
1psi=6890pa
3M 玻璃微球普通系列(堿石灰硼硅酸鹽玻璃)
名稱 抗壓強(qiáng)度(90%存留) 真實(shí)密度 粒徑分布(微米,體積比) 顏色
PSI/MPa (g/cc) 10th% 50th% 90th% 最大
K1 250/1.72 0.125 30 65 110 120 純白
K15 300/2.07 0.15 30 60 105 115 純白
S15 300/2.07 0.15 25 55 90 95 純白
K20 500/3.45 0.2 30 65 110 120 純白
S22 400/2.76 0.22 20 35 60 75 純白
K25 750/5.17 0.25 25 55 95 105 純白
S32 2000/13.78 0.32 20 40 75 80 純白
K37 3000/20.67 0.37 20 40 80 85 純白
XLD3000 3000 0.23 15 30 40 純白
S38 4000/27.56 0.38 15 40 75 85 純白

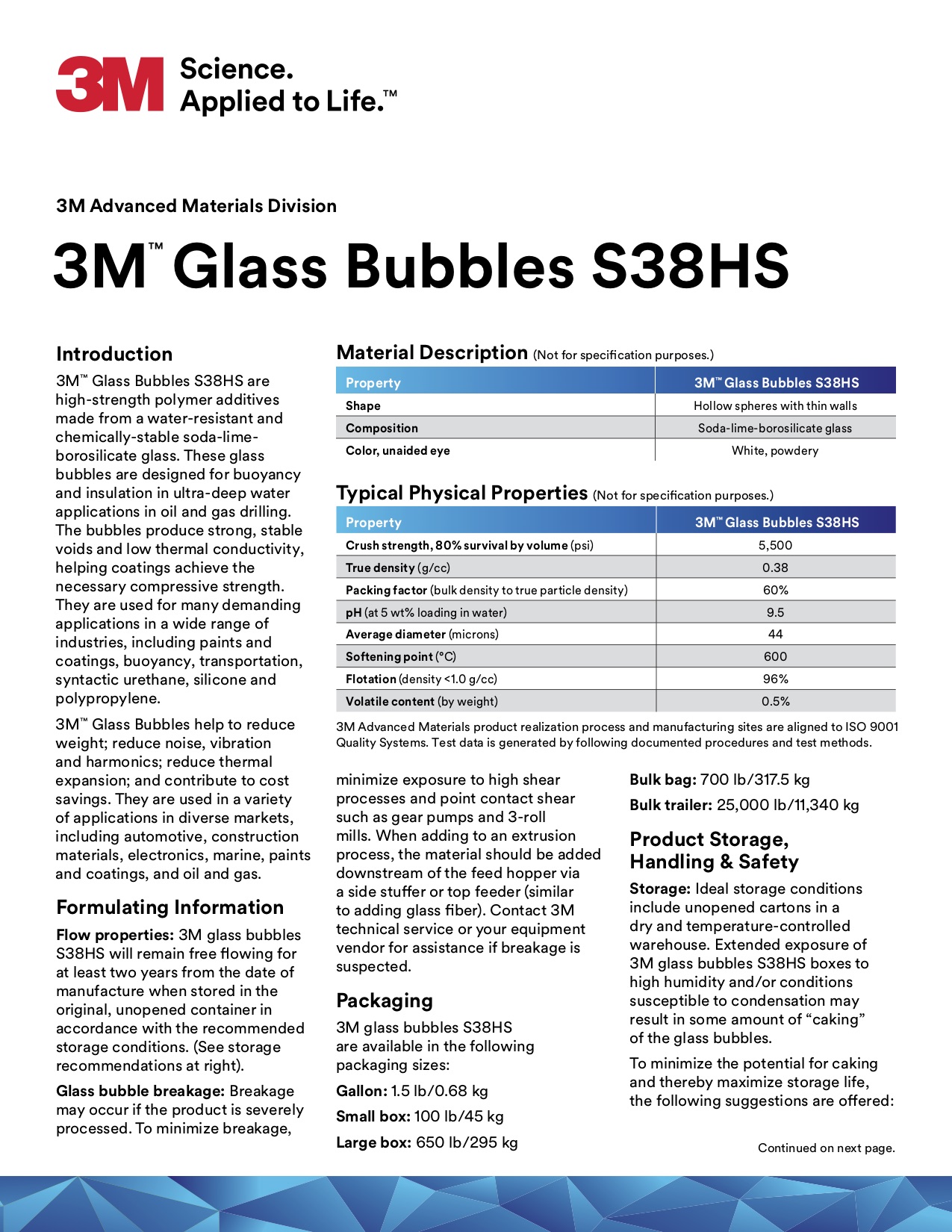

VS5500(S38HS) 5500/37.9 0.38 15 40 75 85 純白
K46 6000/41.34 0.46 15 40 75 80 純白
XLD6000 6000 0.30 10 18 30 純白
S60 10000/68.9 0.6 15 30 55 65 純白
S60HS 18000/124.02 0.6 11 30 50 60 純白
iM16K 16000 0.46 12 20 30 純白
iM30K 28000 0.6 9 16 25 純白
VS5500(S38HS) 用于建筑保溫涂料用量建議 10﹪左右 具體用量還要根據(jù)用戶在實(shí)際應(yīng)用過程中需要達(dá)到的指標(biāo)進(jìn)行自主增減。
3M中空玻璃微球(空心微球)是一種中空密閉的正球形、粉沫狀的超輕質(zhì)填充材料。視粒徑、壁厚其真實(shí)密度在0.12~0.60g/cm3!之間,粒徑在15~135um之間(內(nèi)含多種規(guī)格)。具有重量輕體積大、導(dǎo)熱系數(shù)低、分散性、流動(dòng)性、穩(wěn)定性好的優(yōu)點(diǎn)。另外,還具有絕緣、自潤滑、隔音隔熱、不吸水、耐腐蝕、防輻射、無毒等優(yōu)異性能。本產(chǎn)品可填充于絕大部分類型的熱固性、熱塑性樹脂產(chǎn)品中,可改善或決定材料的如下幾個(gè)性質(zhì):密度(降低)、流動(dòng)性、粘度(降低)、流變性質(zhì)(增稠、不流掛)、磨砂效果、收縮(降低)、機(jī)械加工性(提高)、沖擊強(qiáng)度、硬度、絕緣、爆炸物性能、聲學(xué)性質(zhì)、隔熱保溫性質(zhì),提高樹脂的耐磨性能,將它加入到樹脂后,降低了樹脂的摩擦系數(shù),提高了不粘性。聚合物添加劑一般添加到塑料和工程塑料中,用于生產(chǎn)軸承,連接件和導(dǎo)軌等需要滑動(dòng)的零件。在提高耐磨性的同時(shí),也提高了樹脂的耐化學(xué)藥品性和耐溫性。
3M中空玻璃微球——
一種堅(jiān)硬、中空、薄壁、輕質(zhì)的球體,并且具有很高的強(qiáng)度密度比,適合多種工藝條件。
3M高強(qiáng)度陶瓷微球——
一種高強(qiáng)度、惰性、堅(jiān)硬、精細(xì)的球狀顆粒。作為填充劑能帶給您耐磨耐腐蝕等好處。
3M微球,解決各種工業(yè)難題:
3M玻璃微球能在許多行業(yè)中對棘手的問題提供解決方案。例如:降低PCB板中的介電常數(shù);增強(qiáng)體育用品的性能;降低機(jī)身合成泡沫的重量;防止墻面修補(bǔ)膩?zhàn)拥拈_裂等等。
3M微球在以下市場中有著廣泛的應(yīng)用:
1、建筑材料:膩?zhàn)?、膠黏劑、人造石、涂料等。
2、輕質(zhì)塑料:熱塑性塑料、SMC、BMC、RIM、RTM等。
3、航天航海部件和各種軍用設(shè)施。
4、油氣田開采:完井液、輕質(zhì)水泥、浮體等。
3M玻璃微球的物理特點(diǎn)使之產(chǎn)生的優(yōu)勢:
(A) 玻璃微球的堿石灰硼硅酸鹽成分使它的化學(xué)性質(zhì)穩(wěn)定,惰性,從而賦予其安全地作為填料或作為添加劑,而不必?fù)?dān)心其會(huì)與基材或其他物質(zhì)發(fā)生反應(yīng),并且使其能耐除強(qiáng)堿以外的其他化學(xué)腐蝕。
(B) 完美的球形賦予其優(yōu)良的各向一致性,從而在加工之后不會(huì)由于應(yīng)力不一致而產(chǎn)生翹曲與收縮。
(C) 中空玻璃微球是微小圓球,在液體中,動(dòng)作象微型滾珠軸承,要比片狀、針狀或不規(guī)則形狀的填料更具有較好的流動(dòng)性,由此產(chǎn)生的微球效應(yīng),使混合料粘度下降,充模性能自然優(yōu)異;良好的加工性能,可使生產(chǎn)效率提高10%~20%。
(D) 完美的球形使其擁有最小的比表面積,因此其吸油量低,與常規(guī)填充材料碳酸鈣相比,中空玻璃微球的吸油率/量要低得多,不同型號產(chǎn)品每100克的吸油率在7~40毫克之間,而每100克輕質(zhì)碳酸鈣的吸油率高達(dá)120~130毫克,重質(zhì)碳酸鈣也高達(dá)50~60毫克。降低了樹脂的用量,同時(shí)由于其可以起到樹脂增加流動(dòng)性的作用,使樹脂只作為基材而不是填料進(jìn)行加工,從而也減少了樹脂的用量。
(E) 由于玻璃微球的粒徑分布,小的微球填充了大的微球的空隙,從而使其的固含量增加,同時(shí)其揮發(fā)量很低,也就降低了VOC.
(F) 顏色為白色,因此有良好的顏色配伍性。
(G) 很低的真實(shí)密度及很強(qiáng)的抗壓強(qiáng)度,造成了其很高的抗壓強(qiáng)度密度比,這使其在一些要求抗壓強(qiáng)度很高的應(yīng)用過程中,如擠出,壓?;蚴凸I(yè)中不僅能起到密度減輕的填料或添加劑的作用,也可以使其在加工過程中有很好的存活率及穩(wěn)定性
(H) 粒徑較小,與樹脂混合進(jìn)行加工時(shí)可以不會(huì)降低其韌性,在鉆井液應(yīng)中通過200目篩布的通過率為99.7%,300目篩布通過率為86.5%.完全可以符合作業(yè)要求。
(I) 中空玻璃微球的內(nèi)部是真空稀薄的氣體,兩種不同材料存在密度及導(dǎo)熱系數(shù)差,所以它具有隔音、隔熱,導(dǎo)熱低的特性,是做為各種保溫、隔音產(chǎn)品的極佳填充劑。微球的隔熱特性還可用于保護(hù)產(chǎn)品經(jīng)受急熱和急冷條件之間交替變化而引起的熱沖擊.
(J) 閉空率很高,同時(shí)球形嚴(yán)密完美,并且不溶于水,使其在水中的應(yīng)用也非常穩(wěn)定,水不會(huì)進(jìn)入微球內(nèi)部,因此不造成由此帶來的密度增加問題,同時(shí)由于其不溶于水,其在水中的應(yīng)用如游艇、賽艇之類也極其穩(wěn)定。
(K) 由于有試驗(yàn)表明,中空或低硬度的填料在受到?jīng)_擊時(shí)會(huì)吸收、消化沖擊強(qiáng)度,使材料的抗沖擊性能提高。因此其作為填料可改善塑料產(chǎn)品的物理機(jī)械性能。同時(shí)其填充塑料可使材料的硬度和彈性模量大大增加,剛度和應(yīng)力阻尼的能力也有所提高。這里需要說明采用適當(dāng)?shù)奶畛浔壤疤盍媳砻娴呐悸?lián)劑也至關(guān)重要。
(L) 其在600度以下都可以保持其穩(wěn)定性,因此在一些需要稍高溫度的應(yīng)用中表現(xiàn)也比較穩(wěn)定。
3M玻璃微球的優(yōu)點(diǎn)及給商家?guī)淼暮锰帲?nbsp;
(A) 膠聯(lián)劑:玻璃微球應(yīng)用到膠聯(lián)劑中,可以賦予其減輕重量、減少收縮、降低VOC、提高填充量的優(yōu)點(diǎn)。
(B) 保齡球:可以用來很好的控制密度,使用不同密度的微球作為填充劑可以較好的控制密度,并且保證球的穩(wěn)定性。
(C) 深水浮體:可以在制作中減少樹脂用量,從而降低成本;可以減輕重量;防水;易打磨(打磨性能好);易加工(粘度低,流動(dòng)性能好)
(D) 聚氨酯注塑:可以有降成本,易打磨,易加工,減少收縮,減少翹曲,減輕重量的效果。
(E) 堵漏劑:用作堵漏劑可以達(dá)到減少收縮,防止開裂的效果。
(F) 人造石:可以有易打磨,易加工,減重,防受熱爆裂(即其隔熱特性抗熱沖擊的效果)
(G) 水泥:加入瓷磚水泥中可以有減少收縮,增加流動(dòng)的效果。
(H) 聚酯澆鑄:用于家具的裝飾,可以減少樹脂用量降成本,易打磨,易加工,減少收縮,減少翹曲,減重,還有保溫的效果,使其摸起來手感很好。
(I) 高爾夫球:(輕質(zhì)球)主要?jiǎng)t是減重的效果。
(J) 船舶油灰:用于船舶油灰中可以減少樹脂用量,降低成本,減輕重量,減少收縮,減少翹曲。
(K) 夾合板膩?zhàn)樱?添加其中,可有降低成本,減輕重量,減少收縮,減少翹曲的效果。
(L) 陶瓷材料(輕質(zhì)):可以使之降低成本,減少收縮,降低介電常數(shù),隔熱保溫。
(M) 補(bǔ)墻膩?zhàn)樱?可以有易打磨,減少收縮的效果。
(N) 合成泡沫: 有降成本,減輕重量的效果。
(O) 炸藥: 用于乳化炸藥中可以提高爆炸效果,提高乳化炸藥的穩(wěn)定性,耐久性,提高貯藏時(shí)間
(P) 玻璃鋼,SMC,BMC: 加入其中,可以有減輕重量,減少樹脂的用量,降低成本,有保溫效果,減少收縮,減少翹曲,易加工等效果。(添加量一般為7%或5%-10%)
(Q) 涂料方面的應(yīng)用:高固體工業(yè)涂料: 低粘度、高加入量、減少VOC、改進(jìn)硬度、控制光澤、可噴涂性、降低成本;
* 水溶性工業(yè)面漆: 增加固體含量、降低薄膜滲透性、增進(jìn)耐腐蝕性、硬度、惰性和耐磨性、控制光澤、降低成本;
* 維護(hù)涂料: 耐化學(xué)性和耐腐蝕性、耐久性、較低的涂層滲透性、高加入量低成本;
* 粉末涂料: 改進(jìn)流動(dòng)性、硬度、控制光澤、降低成本
* 卷鋼涂料: 柔韌性、耐腐蝕性、光澤控制、較高固體量、降低成本;
* 底漆: 改進(jìn)鹽霧性能、溫度和抗化學(xué)性能、提高固體含量、降成本;
* 汽車底盤PVC增塑涂料: 杜絕流掛性、耐沖擊、耐磨、耐腐蝕、超低密度、降低成本;
* 建筑涂料: 耐久性、耐刷洗、較高PVC、增加不透明度、改進(jìn)抗摩擦性、光澤的均勻性;
* 膠粘水泥、灰漿: 改進(jìn)流變性、降低密度、增加加入量、增加耐久性、降低收縮變形。
* 保溫涂料:保溫效果好,易加工,提高建筑使用面積,容易配色,對環(huán)境無破壞,降低建筑能耗(不適合作面漆,由于耐沾污性差,即面漆的基本性能達(dá)不到要求)
玻璃微球用于在油氣田方面的應(yīng)用:
(A)鉆井液:可以作為密度減輕劑添加到各種鉆井液中,主要優(yōu)點(diǎn)為:很好的減輕鉆井液密度;減少扭矩與摩擦力,對地層無傷害,與降漏失劑配合減低循環(huán)漏失,容易混合,容易泵送,補(bǔ)漿可以容易的在現(xiàn)場混合,無需特殊設(shè)備混合,穩(wěn)定性高,抗壓性能好,對鉆井及井下設(shè)備的性能無影響,微球鉆井液單相、不可壓縮所以可以容易的進(jìn)行流體計(jì)算及隨鉆測量。對流變性能無影響??梢曰厥詹⑶铱梢灾貜?fù)利用。
固井水泥:應(yīng)用于固井水泥中,其主要優(yōu)點(diǎn)為:可以很好的減輕密度,并且有較好的流變性能,提高頂替速度,膠結(jié)強(qiáng)度很高且緊密,減少漏失,降低候凝時(shí)間,容易混合,不需要特殊設(shè)備,容易泵送,固井強(qiáng)度高,抗壓強(qiáng)度高,不需多級固井。
